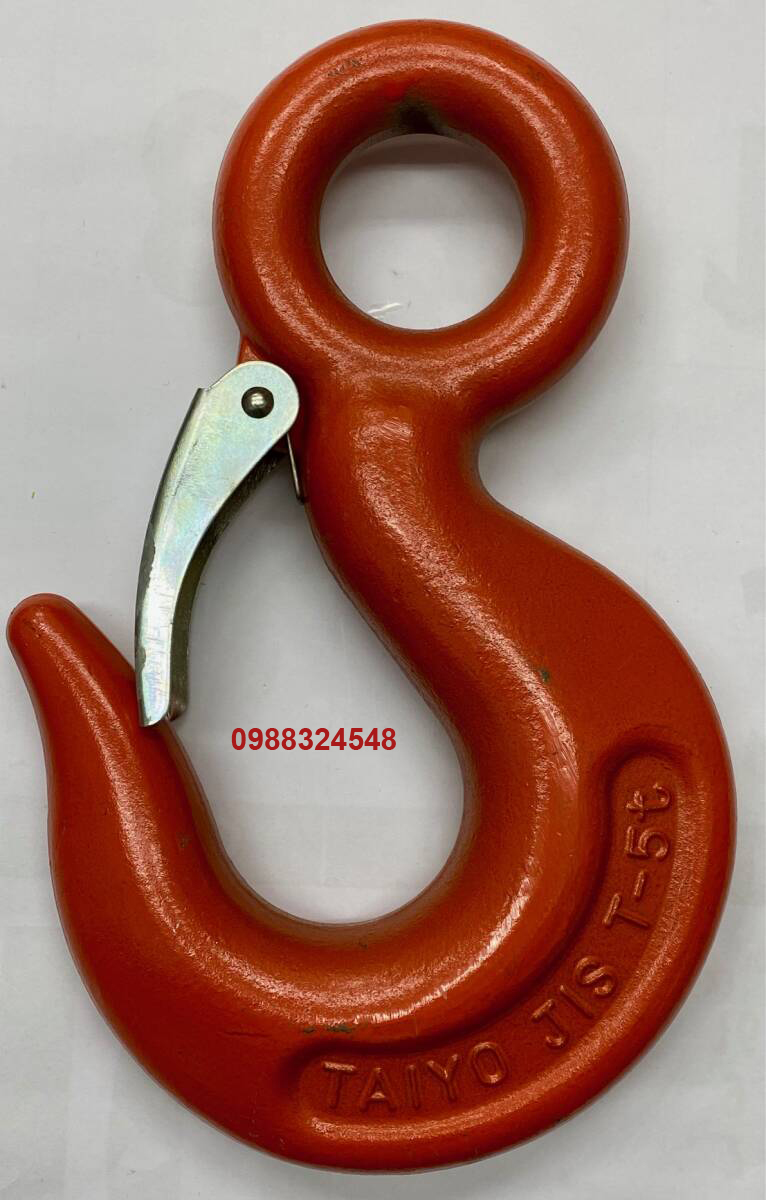

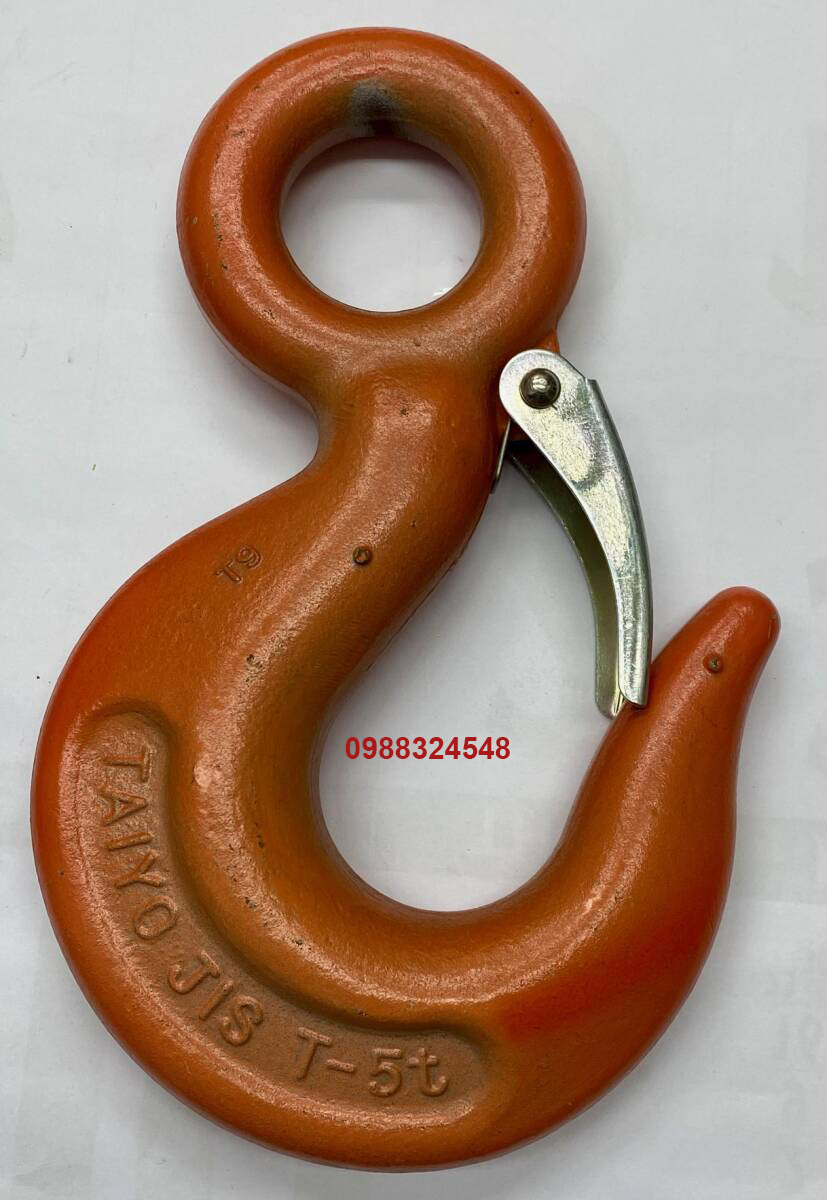

Móc cẩu 5 tấn Taiyo GHK-5 / GHK-5 Taiyo Eye Hook

Giới thiệu về Móc cẩu Taiyo Nhật bản

Móc cẩu Taiyo được sản xuất hoàn toàn tại Nhật Bản bởi tập đoàn Taiyo Seiki Iron Works Co., Ltd (thành lập từ tháng 1 năm 1938, trụ sở chính tại Osaka, Nhật Bản). Với gần 90 năm kinh nghiệm trong ngành cơ khí luyện kim, Taiyo là một trong những nhà sản xuất thiết bị và phụ kiện nâng hạ hàng đầu, giữ thị phần chi phối tại thị trường nội địa Nhật Bản và hệ thống cầu cảng quốc tế.
Tất cả các sản phẩm móc cẩu Taiyo xuất xưởng đều tuân thủ nghiêm ngặt các tiêu chuẩn công nghiệp Nhật Bản (JIS) và đạt chứng nhận chất lượng quốc tế, đáp ứng các tiêu chuẩn khắt khe nhất trong an toàn lao động toàn cầu.

1. Nguồn gốc và Xuất xứ

• Nước sản xuất: 100% sản xuất tại Nhật Bản (Made in Japan). Toàn bộ quy trình rèn nóng áp lực, xử lý nhiệt và sơn phủ bề mặt đều được thực hiện đồng bộ tại các nhà máy nội địa Nhật Bản để đáp ứng các tiêu chuẩn công nghiệp khắt khe nhất như tiêu chuẩn JIS (Japanese Industrial Standards).
• Nhà sản xuất: Taiyo Seiki Iron Works Co., Ltd (Tên tiếng Nhật: 大洋製器工業株式会社 - Công nghiệp Đại Dương). Công ty có văn phòng đại diện và hệ thống xưởng đúc, kho bãi tập trung lớn tại Osaka và Tokyo, Nhật Bản.
• Lịch sử phát triển: Thương hiệu Taiyo đã có bề dày lịch sử gần 90 năm phát triển, đồng hành cùng sự tăng trưởng thần kỳ của ngành công nghiệp đóng tàu và xây dựng của Nhật Bản.

2. Điểm nổi bật vượt trội của Móc cẩu Taiyo Nhật bản
Móc cẩu Taiyo giữ vững vị thế cao cấp nhờ tích hợp những công nghệ luyện kim độc quyền:

Công nghệ sơn phủ thân thiện môi trường "Non-Chrome":
• Lớp sơn đặc trưng màu cam của Taiyo loại bỏ hoàn toàn các hợp chất Chrome hóa trị 6 độc hại. Lớp sơn này vừa bảo vệ sức khỏe người lao động, bảo vệ môi trường, vừa có khả năng kháng mặn, chống rỉ sét và chịu ăn mòn hóa chất cực tốt trong môi trường biển.

Vật liệu thép hợp kim đặc biệt (Special Alloy Steel):
• Được chế tạo bằng phương pháp rèn nóng áp lực cao từ phôi thép hợp kim tinh khiết. Kết cấu hạt kim loại được định hướng đồng đều, giúp xua tan các ứng suất dư, mang lại khả năng chịu tải tĩnh vững chãi và chịu lực mỏi (Fatigue Rated) vượt trội dưới tần suất giật tải liên tục.

Thiết kế tối ưu hóa hình học:
• Móc cẩu Taiyo luôn có tỉ lệ giữa trọng lượng bản thân và tải trọng làm việc cực tốt (thiết kế gọn nhẹ nhưng khả năng chịu tải cao). Độ mở miệng móc lớn và lòng móc sâu giúp việc móc nối các loại sling cáp vải bản rộng, sling cáp thép diễn ra nhanh chóng, không bị cấn hay tước sợi vải.

Hệ số an toàn cực cao (Safety Factor):

• Thường đạt mức 4:1 hoặc 5:1 tùy dòng sản phẩm theo tiêu chuẩn khắt khe của Nhật Bản, đảm bảo ma ní/móc cẩu chỉ bị biến dạng giãn dài để cảnh báo trực quan trước khi đạt đến giới hạn phá hủy kéo đứt, giúp người vận hành kịp thời phát hiện rủi ro quá tải.

3. Tiêu chuẩn và Chất lượng
Tiêu chuẩn chất lượng của móc cẩu Taiyo (sản xuất bởi ⁠Taiyo Seiki Iron Works Co., Ltd - Nhật Bản) tuân thủ các quy định khắt khe nhất về kỹ thuật cơ khí, luyện kim và bảo vệ môi trường của Nhật Bản lẫn quốc tế. Việc kiểm soát chất lượng nghiêm ngặt đảm bảo móc cẩu có hệ số an toàn vượt trội, ngăn ngừa các rủi ro đứt gãy đột ngột tại công trường.

• Chứng nhận ISO 9001 và ISO 14001: Toàn bộ quy trình từ khâu lựa chọn phôi thép nguyên liệu, rèn nóng khuôn áp lực, tôi luyện nhiệt, cho đến kiểm tra chất lượng trước khi đóng gói đều vận hành theo hệ thống quản lý chất lượng ISO 9001 và hệ thống quản lý môi trường ISO 14001.
• Tiêu chuẩn công nghiệp Nhật Bản (JIS): Thiết kế hình học và khả năng chịu lực của móc cẩu đáp ứng hoặc vượt qua bộ tiêu chuẩn quốc gia JIS B 8817 (về thiết bị nâng hạ và 玉掛け - kỹ thuật móc nối lashing tại Nhật Bản).
• Tiêu chuẩn châu Âu (EN Standards): Cơ chế chốt khóa an toàn (Lưỡi gà chịu lực) trên các dòng móc như VHK, EHK, GHK được thử nghiệm đạt hoặc vượt tiêu chuẩn châu Âu EN 1677-2. Chốt khóa an toàn của Taiyo có khả năng chịu tải trọng ngang hoặc lực đẩy ngược từ bên trong lòng móc lên đến 300kg hoặc 10% tải trọng làm việc giới hạn (WLL) mà không bị móp hay bung lẫy.
• Đạt chuẩn RoHS & REACH: Lớp sơn tĩnh điện màu cam đặc trưng trên móc cẩu Taiyo sử dụng công nghệ Non-Chrome. Công nghệ này loại bỏ hoàn toàn các hóa chất độc hại như Chrome hóa trị 6 (Cr⁶⁺), đạt tiêu chuẩn an toàn hóa chất châu Âu đối với sức khỏe công nhân thao tác.
• Tiêu chuẩn chống ăn mòn muối biển: Độ bám dính và cấu trúc màng sơn có khả năng chịu được bài thử nghiệm phun sương muối mặn liên tục trong nhiều giờ, giúp móc cẩu hoạt động bền bỉ ở các cảng biển và đóng tàu mà không bị rỉ sét bong tróc nhanh như các loại sơn thông thường.
• Hệ số an toàn (Safety Factor) 5:1: Đa số các dòng móc cẩu chịu tải nặng của Taiyo (tiêu biểu như dòng GHK) có hệ số an toàn tối thiểu là 5 lần tải trọng thiết kế. Ví dụ, một móc cẩu ghi tải trọng làm việc là 5 tấn (WLL 5T) thì lực kéo đứt tối thiểu (MBL - Minimum Breaking Load) thực tế của sản phẩm phải đạt từ 25 tấn trở lên.
• Tiêu chuẩn chịu lực mỏi (Fatigue Rated): Thép hợp kim đặc biệt (Special Alloy Steel) của Taiyo được gia công đạt chuẩn thử nghiệm mỏi lên đến 20.000 chu kỳ liên tục ở mức quá tải gấp 1.5 lần WLL quy định. Quy trình này đảm bảo mạng tinh thể thép không bị nứt ngầm do hiện tượng tích tụ ứng suất dư khi cẩu hàng lặp đi lặp lại.
• Tiêu chuẩn Thử nghiệm không phá hủy (NDT) xuất xưởng: 100% lô sản phẩm móc cẩu của Taiyo trước khi ra thị trường bắt buộc phải vượt qua các bài kiểm định kỹ thuật khắt khe
  ◦ Kiểm tra hạt từ tính (Magnetic Particle Inspection - MT): Phát hiện và loại bỏ các lỗi khuyết tật bề mặt, vết rạn nứt nhỏ mắt thường không nhìn thấy phát sinh sau công đoạn rèn nhiệt.
  ◦ Thử nghiệm tải chứng thực (Proof Load Test): Từng sản phẩm được kéo thử trực tiếp trên máy kéo thủy lực ở mức tải bằng 2 lần hoặc 2.5 lần tải trọng làm việc danh định (WLL) để đảm bảo không bị biến dạng vĩnh viễn.


4. Các dòng sản phẩm Móc cẩu Taiyo Nhật bản
Tập đoàn ⁠Taiyo Seiki Iron Works Co., Ltd (Nhật Bản) phân tách dải sản phẩm móc cẩu thành nhiều mã dòng (Series) chuyên biệt dựa trên kiểu dáng, mục đích sử dụng và môi trường làm việc.
4.1 Dòng Móc Cẩu Chữ V Bản Quyền (V-Hook Series)
Đây là thiết kế cốt lõi làm nên tên tuổi của Taiyo. Các mẫu có ký tự "V" ở đầu sở hữu những cải tiến độc quyền về hình học giúp giảm tối đa mài mòn dây cẩu.

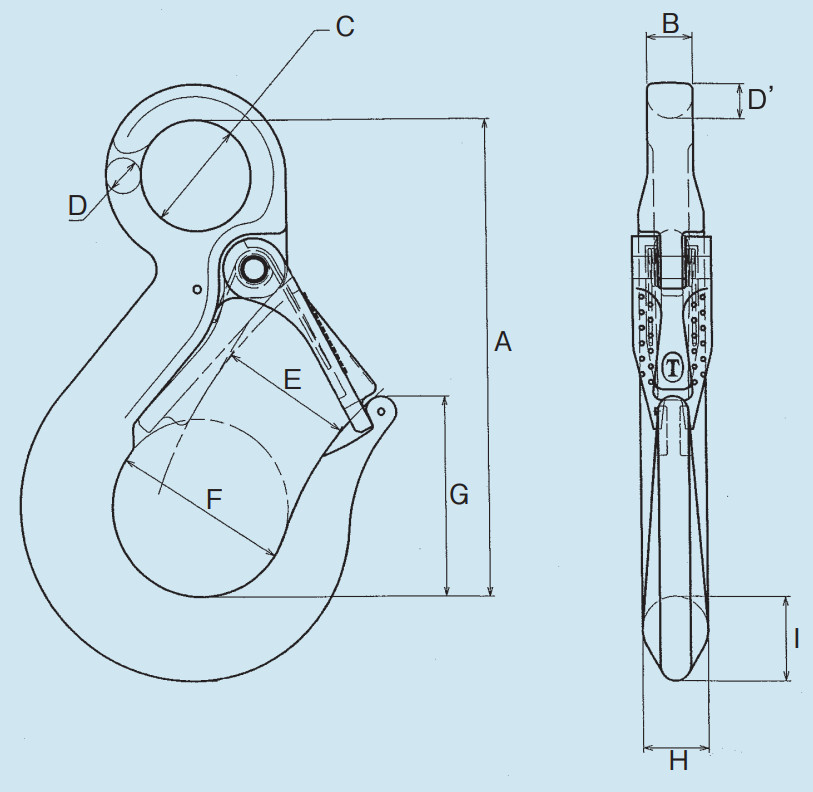

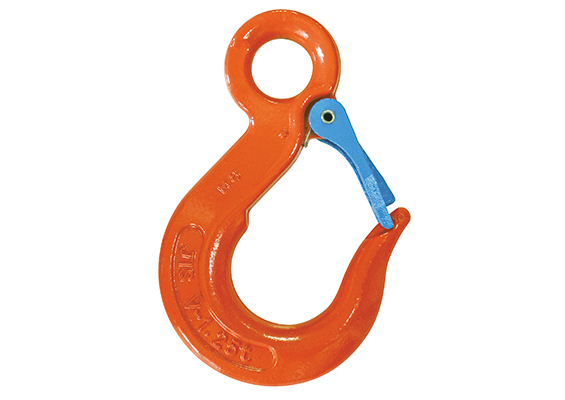

a. Dòng VHK (Móc cẩu mắt V-Hook tiêu chuẩn)

• Tính năng: Móc mắt (Eye Hook) trang bị lưỡi gà an toàn chịu lực ngang vượt trội theo tiêu chuẩn châu Âu.
• Ưu điểm: Phần lòng mắt xỏ (Eye) được thiết kế bo tròn lớn (R lớn). Thiết kế này phân bổ đều diện tích tiếp xúc, giảm lực tập trung giúp giảm hư hại, tăng tuổi thọ cho cáp thép và cáp vải. Lưỡi gà và mũi móc khớp phẳng phẳng tuyệt đối giúp triệt tiêu hiện tượng vướng, kẹt cáp.

Model	Tải trọng (ton)	Kích thước (mm)										Trọng lượng (kg)
		A	B	C	D	D’	E	F	G	H	I
VHK-0.32	0.32	85	9	20	6	6	24.5	32	30	12	13	0.18
VHK-0.63	0.63	108	10.5	25	8	8	30	40	45	15	19	0.35
VHK-1.25	1.25	123	18	30	11	11	33	45	48	20	25	0.7
VHK-2	2	143	20	35	13	13	37	50	57	24	30	1.12
VHK-3.2	3.2	171	25	42	16	16	46	60	68	30	36	2.05
VHK-5	5	207	32	50	20	20	60	75	86	36	45.5	3.85

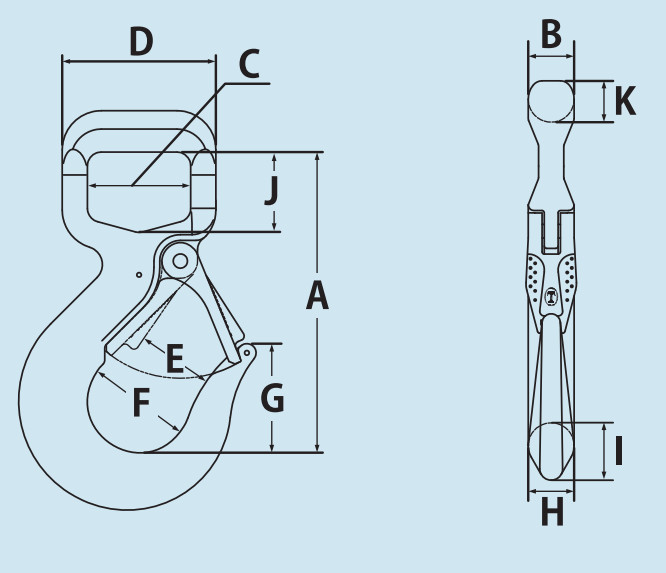

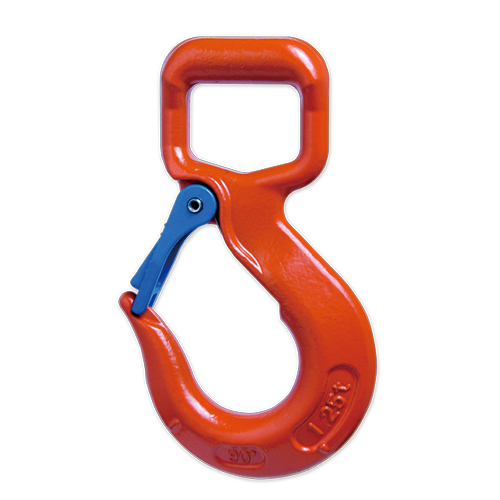

b. Dòng VHF (Móc cẩu mắt phẳng – V-Hook Flat)

• Tính năng: Biến thể chuyên dụng dành riêng cho dây cẩu vải (Webbing Sling). On thân móc dập nổi vạch định vị góc nâng 90 độ trực quan.
• Ưu điểm: Phần lỗ mắt xỏ được kéo thẳng dạng thanh phẳng (Straight) thay vì vòng tròn. Cải tiến này giúp bản rộng của dây cáp vải trải phẳng đều, áp lực mặt nén (Mô-men uốn) phân bổ phẳng đồng đều 100%, triệt tiêu hoàn toàn rủi ro tước hoặc rách mép vải.

Model	Tải trọng (ton)	Kích thước (mm)											Trọng lượng (kg)
		A	B	C	D	E	F	G	H	I	J	K
VHF-1.25	1.25	131	20	45	67	33	45	48	20	25	35	18	1.1

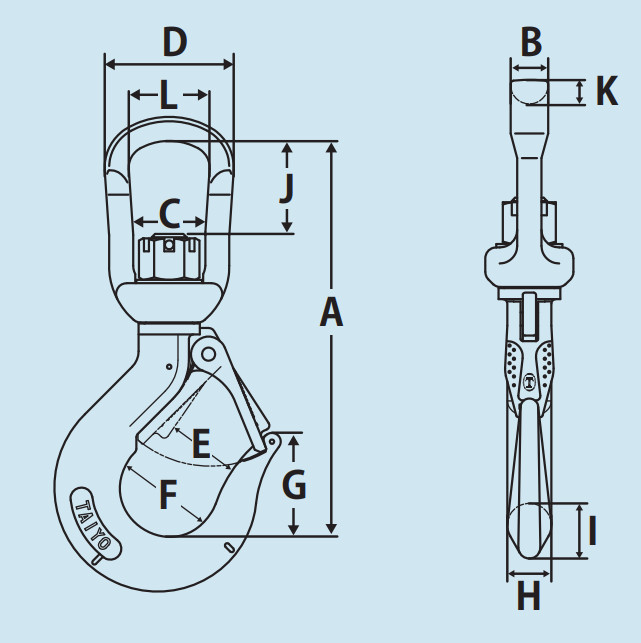

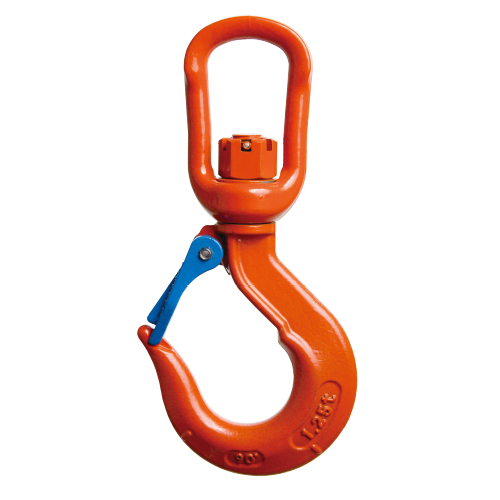

c. Dòng VHS (Móc cẩu mắt xoay – V-Swivel Hook)

• Tính năng: Tích hợp khớp xoay tự do xoay 360 độ ở phần đuôi kết nối.
• Ưu điểm: Kết hợp toàn bộ ưu điểm bảo vệ dây của dòng VHK với khả năng xoay hướng tự do. Khớp xoay giúp triệt tiêu hiện tượng xoắn dây cáp, giúp thợ cẩu dễ dàng điều chỉnh, xoay lật kiện hàng bằng tay trước khi hạ đặt.

Model	Tải trọng (ton)	Kích thước (mm)												Trọng lượng (kg)
		A	B	C	D	E	F	G	H	I	J	K	L
VHS-0.63	0.63	158	10.5	28	44	30	40	45	15	19	36	8	28	0.6
VHS-1.25	1.25	181	17	33	59	33	45	48	20	25	42	11	37	1.1
VHS-2	2	213	19	43	78	37	50	57	24	30	53	13	52	2

4.2 Dòng Móc Cẩu Trọng Tải Nặng Và Đặc Biệt (GHK / EHK / SUSGHK)
a. Dòng GHK (Móc cẩu rèn cường lực mỏi)

• Tính năng: Móc cẩu mắt rèn nhiệt luyện hoàn toàn (焼入れ焼戻し) từ thép hợp kim đặc biệt (Alloy Steel).
• Ưu điểm: Hệ số an toàn đạt 5 lần trở lên (Safety Factor ≥ 5:1). Dòng GHK có độ bền mỏi (Fatigue Rated) cực tốt, kết cấu hạt thép nén chặt chịu được xung lực giật và giật tải liên tục, chuyên dụng cho làm sling xích chùm chịu tải nặng trong nhà xưởng cơ khí, đúc thép.

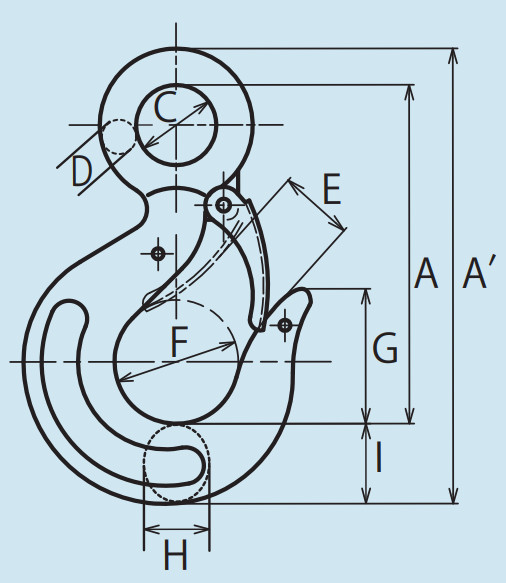

Model	Tải trọng (ton)	Kích thước (mm)									Trọng lượng (kg)
		A'	A	C	D	E	F	G	H	I
GHK-0.35	0.35	100	78	18	7	22	32	32	14	15	0.19
GHK-0.5	0.5	125	93	22	10	20	34	37	16	22	0.33
GHK-1	1	147	108	25	13	25	40	44	20	26	0.62
GHK-2	2	185	135	35	16	29	45	51	26	33	1.29
GHK-3	3	215	156	42	19	33	50	57	30	39	2.14
GHK-5	5	275	195	50	26	40	60	69	40	54	4.63
GHK-8	8	352	250	60	36	48	75	88	52	66	10.7
GHK-10	10	394	278	70	40	54	85	96	58	76	13.4
GHK-15	15	438	305	80	40	70	110	122	63	92	18
GHK-20	20	503	363	100	40	83	125	138	60	100	23.5

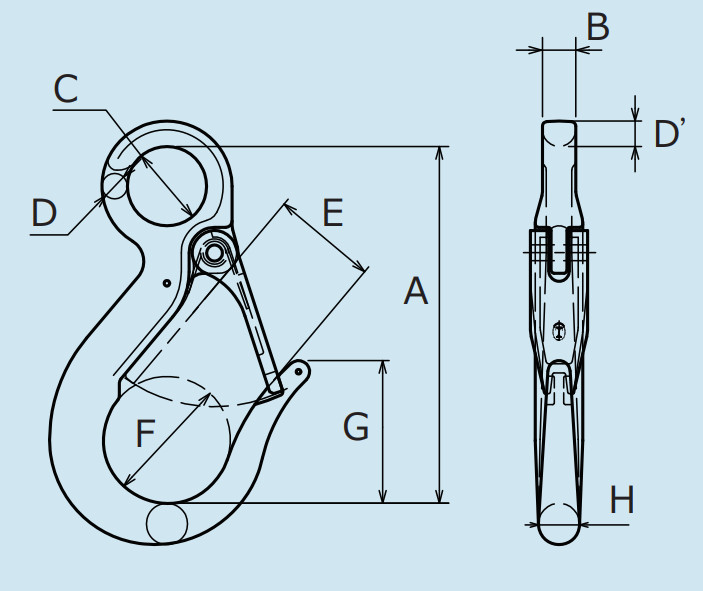

b. Dòng EHK (Móc cẩu lỗ mắt hẹp / Móc luồn)

• Tính năng: Kiểu dáng thuôn dài dẹt, thiết kế đặc biệt với phần mũi móc nhỏ gọn.
• Ưu điểm: Được thiết kế để chuyên luồn lách và móc vào các lỗ tai cẩu (Eye Bolt) cực nhỏ hoặc các vị trí có không gian thao tác chật hẹp mà dòng VHK hay GHK không thể đút vừa.

Model	Tải trọng (ton)	Kích thước (mm)									Trọng lượng (kg)
		A	B	C	D	D'	E	F	G	H
EHK-0.63	0.63	112.5	10.5	25	8	8	33	40	45	φ13	0.28
EHK-1.25	1.25	129	18	30	11	11	36	45	50.5	φ17.5	0.6

c. Dòng SUSGHK (Móc cẩu thép không gỉ Stainless Steel)

• Tính năng: Chế tạo hoàn toàn bằng Thép không gỉ cường độ cao (Inox cao cấp).
• Ưu điểm: Chống ăn mòn tuyệt đối, không bị oxy hóa trong môi trường axit, hóa chất liều cao, phòng sạch y tế hoặc ngập sâu trong nước biển.

Model	Tải trọng (ton)	Kích thước (mm)									Trọng lượng (kg)
		A'	A	C	D	E	F	G	H	I
SUSGHK-0.35	0.35	102	78	18	7	22	32	32	14	17	0.19
SUSGHK-0.5	0.5	125	93	22	10	20	34	37	16	22	0.33
SUSGHK-1	1	149	108	25	13	25	40	44	20	28	0.72
SUSGHK-2	2	188	135	35	16	29	45	51	26	36	1.29

4.3 Dòng Móc Khóa Tự Động Cao Cấp (Platch Hook: PLHK / PLH)
Hãng Taiyo Nhật Bản phát triển dòng khóa tự động bằng cơ chế lẫy gài chắc chắn, loại bỏ hoàn toàn việc dùng lưỡi gà lò xo mỏng.

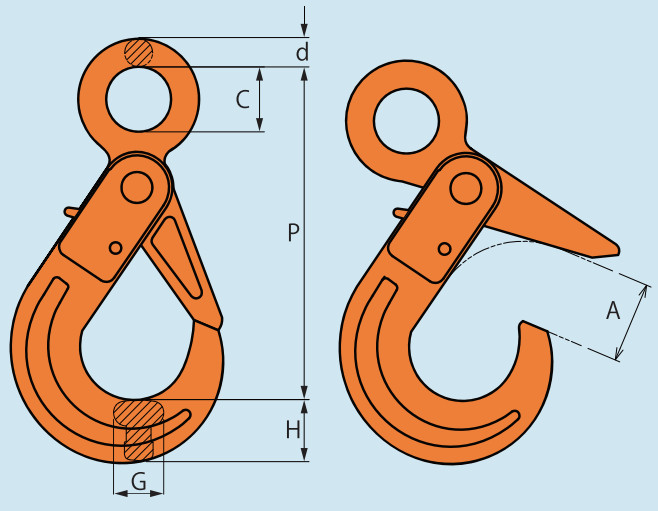

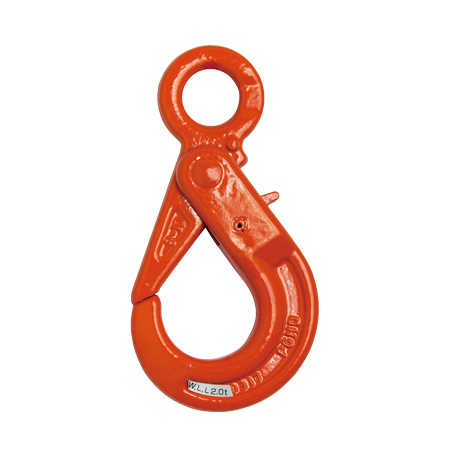

a. Dòng PLHK (Móc tự khóa dạng mắt - Platch Eye Hook)

• Tính năng: Móc tự động đóng sập và khóa chặt lại bằng chốt cài ngay khi dây cáp chịu lực kéo từ tải trọng hàng.
• Ưu điểm: Khi móc đã vào tải, chốt khóa không thể bị bung ra dù kiện hàng bị rung lắc hoặc va đập mạnh trong quá trình cẩu. Chỉ có thể mở miệng móc ra khi người vận hành bấm nút nhấn khóa chủ động ở lưng móc.

Model	Tải trọng (ton)	Kích thước (mm)						Trọng lượng (kg)
		A	C	d	G	H	P
PLHK-1.2	1.2	28	22	10	14.5	22	111	0.5
PLHK-2	2	35	28	12	20.5	25.5	142	0.8
PLHK-3.2	3.2	45	34	14.5	25	32	171	1.5
PLHK-5.3	5.3	55	45	20	33	40	213	3

b. Dòng PLH (Móc tự khóa gá xích trực tiếp - Platch Clevis Hook)

• Tính năng: Sở hữu cơ chế khóa an toàn tương tự PLHK nhưng phần đuôi được thiết kế rãnh chữ U kết hợp chốt định vị ngang.
• Ưu điểm: Dùng để gá trực tiếp mắt xích tải Grade 80 vào đuôi móc mà không cần qua khóa nối xích (Connecting Link) trung gian. Tiết kiệm chi phí phụ kiện vật tư, giúp bộ sling xích gọn nhẹ và linh hoạt hơn khi nâng hạ.

Model	Tải trọng (ton)	Kích thước (mm)							Trọng lượng (kg)
		A	B	C	d	G	H	P
PLH-1.2	1.2	28	33	23	11	14.5	22	150	0.7
PLH-2	2	35	38	25	12	20.5	25.5	187	1.2
PLH-3.2	3.2	45	44	31	15	25	32	224	2
PLH-5.3	5.3	55	47	43	19	33	40	284	4.1
