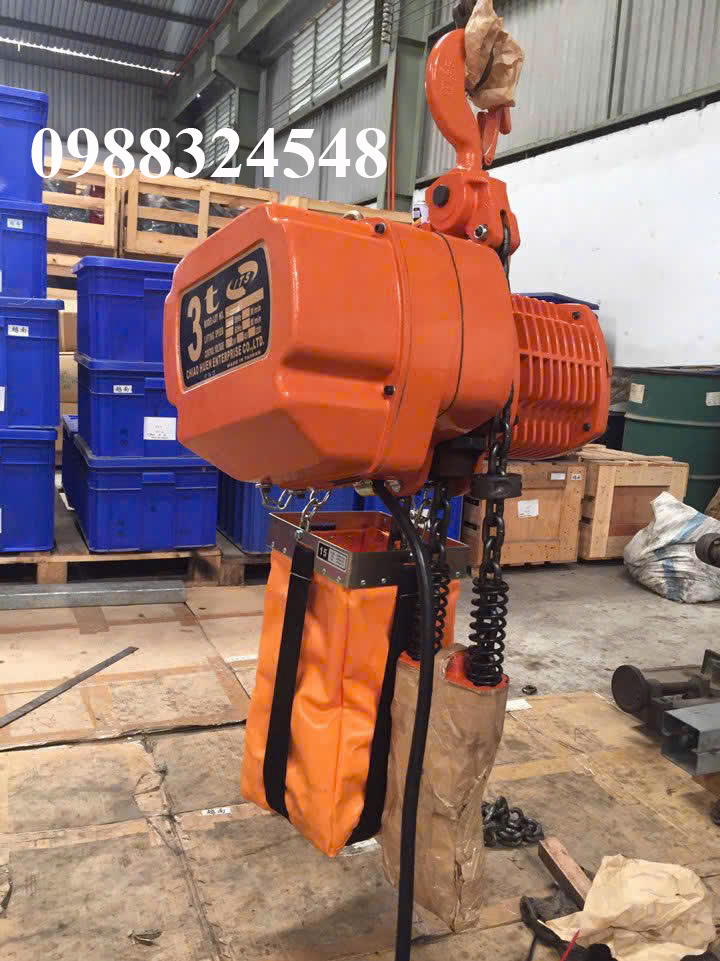

Pa lăng điện xích ITS 3 tấn CH-030S / 3 ton ITS Electric Chain Hoist

Pa lăng điện xích ITS 3 tấn CH-030S / 3 ton ITS Electric Chain Hoist

Vỏ động cơ: Vỏ động cơ hợp kim nhôm nhẹ và tản nhiệt tốt. Cấu trúc kín hoàn toàn phù hợp với các nơi như nhà máy hóa chất và nhà máy mạ điện

Phanh động cơ: Cuộn dây động cơ có cách điện cấp F và bảo vệ nhiệt. Phanh từ tự động hoạt động khi nguồn điện bị gián đoạn.

Phanh cơ khí: Kết hợp với phanh động cơ, tạo thành hệ thống phanh kép đảm bảo an toàn vận hành. Vật liệu phanh có tuổi thọ cao và không chứa amiăng.

Bánh răng thép hợp kim SNCM21: Vật liệu có độ bền và độ dẻo dai cao , giúp cải thiện khả năng chống ăn mòn và chống oxy hóa của bánh răng thép.

Bộ phát hiện lỗi pha: Động cơ sẽ không hoạt động nếu nguồn điện được đấu nối sai.

Biến áp 24V/48V: Thiết bị này được sử dụng để ngăn ngừa thương tích trong trường hợp rò rỉ dòng điện từ bộ điều khiển nút nhấn.

Công tắc giới hạn: Công tắc giới hạn giúp hạn chế chuyển động thẳng đứng, ngăn ngừa kẹt hoặc đứt xích và đảm bảo an toàn.

Công tắc tơ từ: Chúng tôi sử dụng công tắc tơ nhãn hiệu TECO , có độ hỏng hóc thấp, có thể sử dụng thường xuyên và an toàn.

Xích tải: Xích được làm từ thép hợp kim siêu bền FEC 80 sản xuất tại Nhật Bản , được xử lý nhiệt, phù hợp cho các ứng dụng trong môi trường hoạt động khắc nghiệt.

CAPACITY Ton	Model		Standard lift (m)	Lifting Speed(m/min)				Lifting Motor(KW)		Load Chain Fall No.	Chain (mm)	Power Supply	E.D. Rating (%)	Net Weight- with 3M-Chain (KG)
	SINGLE SPEED	DUAL SPEED		50HZ		60HZ		SINGLE SPEED	DUAL SPEED					SINGLE SPEED	DUAL SPEED
				SINGLE SPEED	DUAL SPEED	SINGLE SPEED	DUAL SPEED
3	CH030L	CH030LD	3	1.5	1.5/0.7	1.8	1.8/0.9	1.2	1.2/0.6	3	7.1	(3phase) 220V-460V 50HZ 60HZ	40	86	90
3	CH030H	CH030HD	3	2.3	2.3/0.7	2.8	2.8/0.9	1.8	1.8/0.6	3	7.1		40	86	90
3	CH030S	CH030SD	3	3.7	3.7/1.5	4.6	4.6/1.5	3.7	3.7/1.25	2	10.0		40	123	127

Capacity TON	Model	C		a		b	d		e		f	g	h
		SINGLE SPEED	DUAL SPEED	SINGLE SPEED	DUAL SPEED		SINGLE SPEED	DUAL SPEED	SINGLE SPEED	DUAL SPEED
3	CH030L(D)	925	925	530	570	-	260	260	270	310	370	200	145
3	CH030H(D)	925	925	530	570	-	260	260	270	310	370	200	145
3	CH030S(D)	925	925	630	665	-	320	320	310	345	440	220	160

Model	Capacity Ton	Trade Size(mm)	Inside Width(mm)	Outside Width(mm)	Inside Length(mm)	Working Load Limit(kg f)	Proof Load (kg f)	Breaking Load(kg f)	Weight Per Meter (kg s/m)
		d	a	b	p
CH010L(D)	1	7.1	8.9	23.6	21.0	1000	1250	6100	1.1
CH010H(D)	1					1000	1250	6100
CH020L(D)	2					2000	2500	6100
CH020H(D)	2					2000	2500	6100
CH030L(D)	3					3000	3750	6100
CH030H(D)	3					3000	3750	6100
CH020S(D)	2	10.0	12.5	33.2	30.0	2000	2500	12500	2.18
CH030S(D)	3					3000	3750	12500
CH028S(D)	2.8	11.2	14.0	37.2	34.0	2800	3500	16000	2.73
CH050S(D)	5					5000	6250	16000
CH075S(D)	7.5					7500	9375	16000
CH100S(D)	10					10000	12500	16000

TON	T&B	a	b	c	d	e	g
1	T&B	33.5	23.5	31	22.5	40	28
2	T&B	47.5	31	42	32	48	36
3	T&B	54	32	47	30	54	42
5	T&B	70	43	58	43	59	40
7.5	T&B	86	62	79	61	77	61
10	T&B	107	72	101	68	98	57

T: Top hook    B: Bottom hook
