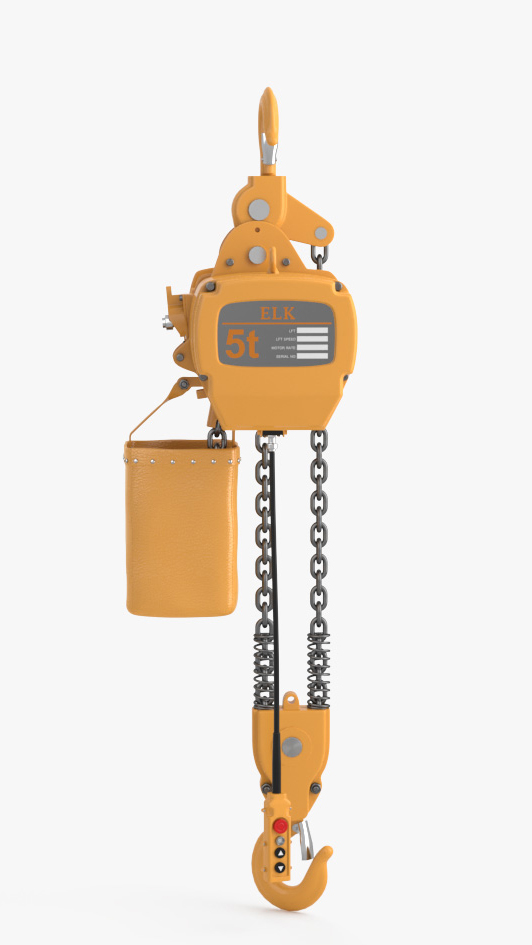

Pa lăng điện xích Juli 1 tấn HHBD01-01 / HHBD01-01 Juli Electric Chain Hoist
- Model: HHBD01-01
- Tải trọng nâng: 1 tấn
- Tốc độ nâng hạ: 6.8 mét/ phút
- Công suất motor nâng: 1.5Kw
- Xích tải: 7.1mm x 1 nhánh
- Điện áp: 3pha/380V/50Hz
- Trọng lượng: 60Kg
- Xuất xứ: Trung Quốc
- Nhãn hiệu: Juli
Các tính năng và lợi ích chính
- Phanh từ: Tự động kích hoạt khi mất điện.
- Công tắc giới hạn: Ngăn ngừa hiện tượng xích bị dịch chuyển quá mức (lên/xuống).
- Điều khiển điện áp thấp: Điện áp 24V/36V đảm bảo an toàn cho người vận hành.
- Bảo vệ pha âm: Ngăn động cơ khởi động nếu đấu dây không đúng cách.
Pa lăng điện xích Juli 1 tấn HHBD01-01 / HHBD01-01 Juli Electric Chain Hoist
| Model | Capacity (Ton) | Load chain | Lifting speed (m/min) | Power (kw) | Lifting Motor | |||
| Rotation speed (r/min) | Phases | Voltage (V) | Frequency (Hz) | |||||
| HHBB0.5-01 | 0.5 | Φ6.3 x 1 | 7.2 | 1.1 | 1440 | 3 | 220-440 | 50/60 |
| HHBB01-02 | 1 | Φ6.3 x 2 | 3.6 | 1.1 | 1440 | 3 | 220-440 | 50/60 |
| HHBB01-01 | 1 | Φ7.1 x 1 | 6.8 | 1.5 | 1440 | 3 | 220-440 | 50/60 |
| HHBB02-02 | 2 | Φ7.1 x 2 | 3.4 | 1.5 | 1440 | 3 | 220-440 | 50/60 |
| HHBB02-01 | 2 | Φ10 x 1 | 6.6 | 3.0 | 1440 | 3 | 220-440 | 50/60 |
| HHBB03-03 | 3 | Φ7.1 x 3 | 2.2 | 1.5 | 1440 | 3 | 220-440 | 50/60 |
| HHBB03-02 | 3 | Φ10 x 2 | 3.3 | 3.0 | 1440 | 3 | 220-440 | 50/60 |
| HHBB03-01 | 3 | Φ11.2 x 1 | 5.6 | 3.0 | 1440 | 3 | 220-440 | 50/60 |
| HHBB05-02 | 5 | Φ11.2 x 2 | 2.8 | 3.0 | 1440 | 3 | 220-440 | 50/60 |

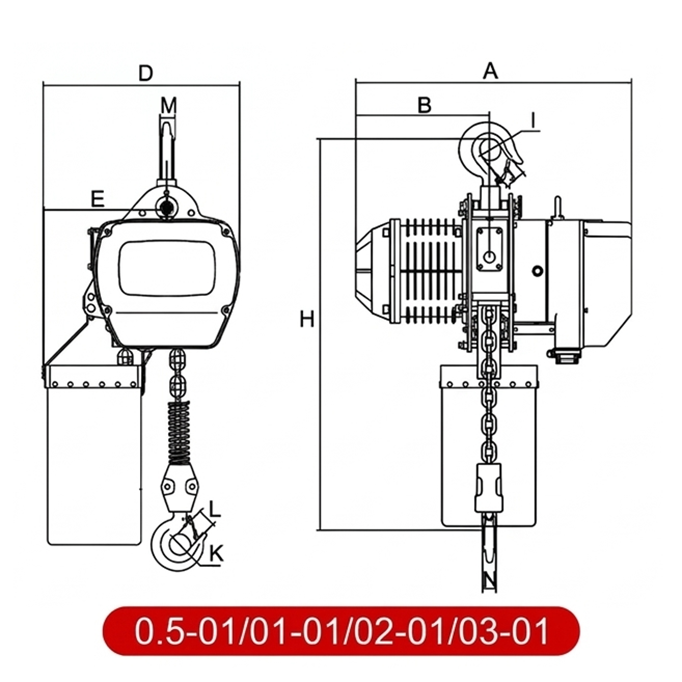

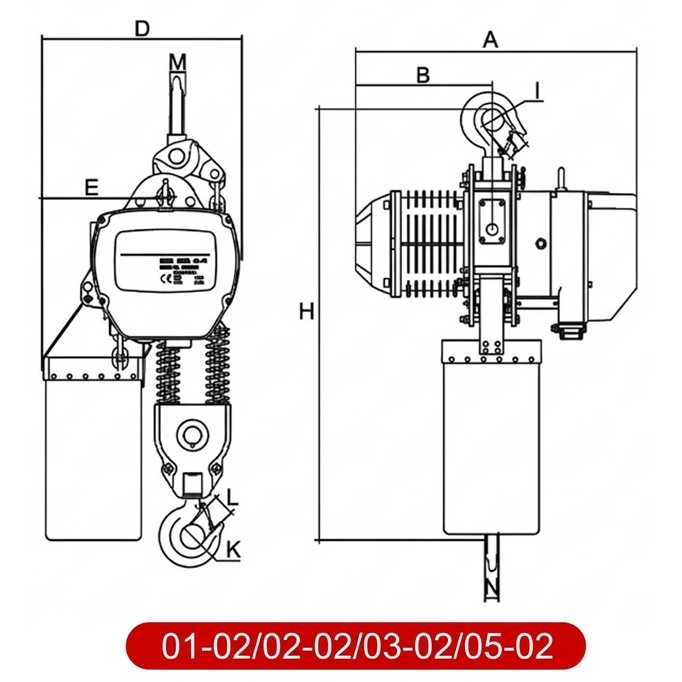

| Type | Capacity | H | A | B | D | E | I | J | K | L | N | M |
| HHBB0.5-01 | 0.5 | 550 | 460 | 230 | 240 | 160 | Φ32 | 25 | Φ32 | 25 | 17 | 17 |
| HHBB01-02 | 1 | 670 | 460 | 230 | 240 | 205 | Φ40 | 31 | Φ40 | 31 | 24 | 24 |
| HHBB01-01 | 1 | 600 | 520 | 260 | 310 | 205 | Φ40 | 31 | Φ40 | 31 | 24 | 24 |
| HHBB02-02 | 2 | 750 | 520 | 260 | 310 | 230 | Φ49 | 35 | Φ49 | 35 | 30 | 30 |
| HHBB02-01 | 2 | 800 | 620 | 300 | 440 | 265 | Φ49 | 35 | Φ49 | 35 | 30 | 30 |
| HHBB03-03 | 3 | 1000 | 420 | 260 | 310 | 280 | Φ59 | 42 | Φ59 | 42 | 35 | 35 |
| HHBB03-02 | 3 | 950 | 620 | 300 | 440 | 320 | Φ59 | 42 | Φ59 | 42 | 35 | 35 |
| HHBB03-01 | 3 | 845 | 620 | 300 | 440 | 265 | Φ59 | 42 | Φ59 | 42 | 35 | 35 |
| HHBB05-02 | 5 | 1030 | 620 | 300 | 440 | 325 | Φ60 | 45 | Φ60 | 45 | 43 | 43 |
| Model | Capacity (Ton) | Lifting Height (m) | Lifting speed (m/min) | Lifting Motor | ||||
| Power (kw) | Rotation speed (r/min) | Phases | Voltage (V) | Frequency (Hz) | ||||
| HHBB10-04 | 10 | 3/9 | 2.8 | 3x2 | 1440 | 3 | 220-440 | 50/60 |
| HHBB15-06 | 15 | 3/9 | 1.8 | 3x2 | 1440 | 3 | 220-440 | 50/60 |
| HHBB20-08 | 20 | 3/9 | 1.4 | 3x2 | 1440 | 3 | 220-440 | 50/60 |
| HHBB25-10 | 25 | 3/9 | 1.1 | 3x2 | 1440 | 3 | 220-440 | 50/60 |

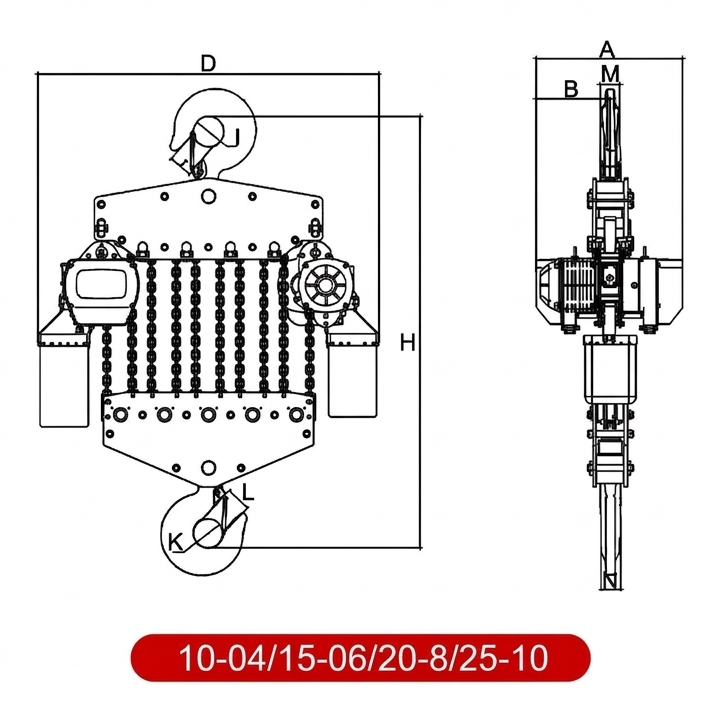

| Model | Capacity (ton) | H | A | B | D | I | J | K | L | N | M | CHAIN |
| HHBB10-04 | 10 | 1400 | 630 | 315 | 940 | Φ83 | 68 | Φ83 | 68 | 55 | 55 | Φ11.2 |
| HHBB15-06 | 15 | 1580 | 630 | 315 | 1110 | Φ115 | 90 | Φ115 | 90 | 72 | 72 | Φ11.2 |
| HHBB20-08 | 20 | 1670 | 630 | 315 | 1300 | Φ115 | 90 | Φ115 | 90 | 72 | 75 | Φ11.2 |
| HHBB25-10 | 25 | 1670 | 630 | 315 | 1500 | Φ142 | 110 | Φ142 | 110 | 85 | 85 | Φ11.2 |
Các tính năng và thành phần chính
Bộ phận quan trọng thường được làm bằng thép hợp kim cường độ cao. Có nhiều kích thước và chiều dài khác nhau để phù hợp với khả năng nâng tải.
Cung cấp lực cần thiết để nâng vật nặng. Được thiết kế để hoạt động trong điều kiện tải nặng, xử lý nhiều loại tải trọng khác nhau.
Các cơ cấu cho phép người vận hành nâng, hạ và di chuyển tải trọng. Các tùy chọn bao gồm bộ điều khiển treo, nút bấm hoặc điều khiển từ xa bằng sóng radio.
Truyền lực từ động cơ đến đĩa xích/tang trống, đảm bảo chuyển động trơn tru và được kiểm soát.
Bộ phận trung gian mà xung quanh đó xích nâng hoạt động. Nó cuốn hoặc nhả xích để nâng hoặc hạ tải.
Bao gồm chức năng bảo vệ quá tải (ly hợp trượt), công tắc giới hạn (để ngăn ngừa vượt quá hành trình) và nút dừng khẩn cấp.
Chỉ số này đề cập đến thời gian mà thiết bị nâng có thể hoạt động liên tục mà không bị quá nhiệt (ví dụ: xếp hạng ISO M4, M5).
Làm thế nào để chọn đúng loại tời nâng?
Trọng lượng tối đa cần nâng sẽ quyết định công suất nâng mà bạn cần mua. Luôn chọn máy nâng có công suất nâng cao hơn trọng lượng tối đa cần nâng.
Hãy xem xét năng suất yêu cầu. Tốc độ đơn là tiêu chuẩn, nhưng tốc độ kép (Nhanh/Chậm) mang lại độ chính xác tốt hơn trong việc định vị.
Nhiệt độ cao có thể gây ra trục trặc; nhiệt độ quá thấp có thể gây nứt vỡ. Bụi, hơi ẩm hoặc hóa chất đòi hỏi phải có lớp bảo vệ đặc biệt (IP54, IP65 hoặc thép không gỉ).
Xác định độ cao cần nâng vật. Nâng vật lên cao hơn đòi hỏi xích dài hơn và thùng chứa xích (bao tải) lớn hơn, điều này có thể ảnh hưởng đến không gian phía trên.
Máy nâng sẽ hoạt động bao nhiêu lần? Việc khởi động/dừng thường xuyên đòi hỏi động cơ có công suất định mức (ED%) cao hơn để tản nhiệt hiệu quả.
Hướng dẫn vận hành Pa lăng điện an toàn
1. Kiểm tra trước khi vận hành (Hàng ngày)
Trước khi bắt đầu mỗi ca làm việc, người vận hành nên thực hiện kiểm tra trực quan và kiểm tra chức năng.
- ✔ Kiểm tra xích tải: Xem có vết xước, vết lõm, xoắn, biến dạng hoặc thiếu chất bôi trơn không. Đảm bảo xích được đặt đúng vị trí trong dẫn hướng xích.
- ✔ Móc treo: Kiểm tra các móc treo trên và dưới xem có bị biến dạng, nứt hoặc mòn không. Đảm bảo chốt an toàn còn nguyên vẹn và hoạt động tốt.
- ✔ Kết nối: Đảm bảo thiết bị nâng được gắn chắc chắn vào xe đẩy hoặc điểm treo.
- ✔ Bộ điều khiển: Kiểm tra dây cáp điều khiển của bộ treo xem có bị đứt hoặc hở dây không. Đảm bảo các nút không bị kẹt.
- ✔ Dừng khẩn cấp: Nhấn nút dừng khẩn cấp; thiết bị nâng sẽ không hoạt động. Xoay để nhả.
- ✔ Phanh: Nâng nhẹ vật nhỏ lên. Thả nút. Vật phải giữ nguyên vị trí ngay lập tức mà không bị trượt.
- ✔ Công tắc giới hạn: Cẩn thận vận hành móc đến giới hạn trên và dưới (không tải) để đảm bảo động cơ tự động dừng.
- ✔ Xe đẩy: Nếu là loại có động cơ, hãy kiểm tra chuyển động sang trái/phải. Lắng nghe xem có tiếng động bất thường nào không.
2. Những điều nên và không nên làm
- Đặt tời ở vị trí trung tâm: Luôn đặt tời thẳng hàng với trọng tâm của vật cần nâng trước khi nâng.
- Thu bớt độ chùng của dây xích: Từ từ thu bớt độ chùng của dây xích cho đến khi vật nặng căng trước khi nâng hoàn toàn.
- Sử dụng dây dẫn hướng: Sử dụng dây dẫn hướng (dây buộc) để ngăn hàng hóa bị lắc lư hoặc xoay tròn trong quá trình vận chuyển.
- Lắng nghe: Hãy chú ý đến những âm thanh bất thường (tiếng mài, tiếng lách cách) có thể là dấu hiệu của hư hỏng bên trong.
- Đọc hướng dẫn sử dụng
- Không được kéo ngang: Tuyệt đối không được kéo vật nặng theo chiều ngang. Việc này sẽ làm hỏng bộ dẫn hướng xích và vỏ máy. Máy nâng chỉ dùng để nâng vật theo phương thẳng đứng .
- Không nhấn từng chút một: Tránh nhấn từng chút một quá nhiều (nhấn nút nhanh và ngắn), vì điều này sẽ làm động cơ quá nóng và làm hỏng các tiếp điểm.
- Không được quấn xích tải quanh hàng hóa: Tuyệt đối không được quấn xích tải quanh hàng hóa. Luôn sử dụng dây cáp nâng hạ phù hợp.
- Không được sử dụng hai công tắc giới hạn cùng lúc: Không được sử dụng công tắc giới hạn như một phương pháp thông thường để dừng tời nâng.
- Không được để hàng hóa treo lơ lửng mà không có người trông coi: Tuyệt đối không được để hàng hóa treo lơ lửng mà không có người trông coi.
3. Điện và Nguồn cung cấp điện
Hãy đảm bảo nguồn điện phù hợp với điện áp ghi trên nhãn sản phẩm (ví dụ: 380V 3 pha). Điện áp không phù hợp có thể làm hỏng động cơ.
Hầu hết các tời nâng H-Lift (EHB/EHK/EHE) đều có tính năng bảo vệ pha âm. Nếu tời không khởi động, hãy kiểm tra xem các pha nguồn đã được đấu dây đúng cách chưa.
Các thiết bị tiêu chuẩn đạt chuẩn IP54 (trong nhà/thông dụng). Không sử dụng tời nâng tiêu chuẩn trong điều kiện mưa, bụi bẩn nhiều hoặc môi trường dễ cháy nổ trừ khi được xếp hạng đặc biệt (ví dụ: dòng CH-EP chống cháy nổ).
Tuân thủ định mức chu kỳ làm việc (ED%). Việc vận hành liên tục vượt quá chu kỳ làm việc định mức sẽ làm động cơ quá nóng và kích hoạt hệ thống bảo vệ nhiệt.
4. Bảo trì & Bôi trơn
- Bôi trơn: Xích tải phải được bôi trơn thường xuyên. Xích khô sẽ bị mòn nhanh hơn đáng kể. Sử dụng dầu máy hoặc dầu hộp số, bôi vào các điểm tiếp xúc của mắt xích.
- Dụng cụ đo xích: Định kỳ đo bước và đường kính mắt xích để kiểm tra độ mòn hoặc giãn.
- Khe hở phanh từ: Khe hở phanh từ cần được kiểm tra hàng năm bởi kỹ thuật viên có chuyên môn.
- Bộ ly hợp trượt: Bộ ly hợp trượt quá tải được cài đặt sẵn tại nhà máy. Không được điều chỉnh nếu không được phép.
