Móc thu ngắn 5.3 tấn / 5.3 ton G80 Alloy Steel Clevis Grab Hook
- Model: 8-CGK-13
- Dùng cho xích 13mm
- Tải trọng: 5.3 tấn
- Hệ số an toàn: 4:1
- Xuất xứ: Trung Quốc
@japanlifting Móc cẩu thu ngắn xích 5.3 tấn #hottrend #moccau ♬ nhạc nền - Van Tuan x Music🎶🎧
Móc Thu Ngắn Xích G80 5.3 Tấn - Model CGK
Thương hiệu: KONDO | Loại sản phẩm: Grade 80 Clevis Cradle Grab Hook
Móc thu ngắn xích KONDO 5.3 Tấn Model CGK là phụ kiện chịu lực hạng nặng chuyên dụng, được thiết kế để điều chỉnh chiều dài các nhánh xích của bộ xích cẩu đa chân (multi-leg chain slings) một cách nhanh chóng và an toàn.
Các đặc tính ưu việt của dòng móc CGK Type:
- Thiết kế ôm xích (Cradle Design) giữ nguyên 100% tải trọng: Điểm đắt giá nhất của model này là phần thân móc có cấu tạo vách đỡ dạng "cánh" (Winged Cradle) ôm trọn mắt xích. Thiết kế này giúp mắt xích không bị vặn xoắn hay biến dạng dưới lực nén, cho phép hệ thống cẩu **giữ nguyên 100% giới hạn tải trọng làm việc (WLL)** mà không bị giảm tải (-20% tải) như các loại móc thông thường không có vách đỡ.
- Điều chỉnh hành trình linh hoạt trên mỏ cẩu: Thiết kế họng móc thuôn gọn (narrow throat) giúp người vận hành dễ dàng "gài" mắt xích vào để thu ngắn hoặc nhả xích ra một cách cơ động trên công trường, rất lý tưởng để cân bằng các khối hàng có trọng tâm không đều.
Sản phẩm được chế tạo tuân thủ nghiêm ngặt các tiêu chuẩn nâng hạ quốc tế của hãng KONDO:
- Vật liệu thép hợp kim rèn Grade 80: Được đúc rèn từ thép hợp kim cao cấp đã qua quy trình xử lý nhiệt luyện tôi quếch (Quenched & Tempered), mang lại độ cứng kết cấu cực lớn và khả năng chống mỏi cơ học vượt trội, đáp ứng tiêu chuẩn EN 1677-1 và AS 3776.
- Kết nối trực tiếp dạng khóa chốt (Clevis Connection): Phần đầu móc tích hợp sẵn một cụm móng khe (clevis) cùng pin tải (load pin). Cấu trúc này cho phép đấu nối trực tiếp vào sợi xích tải Grade 80 mà không cần tốn chi phí mua thêm khóa nối xích khóa Hammerlock, giúp giảm đáng kể trọng lượng và chi phí lắp ráp bộ xích.
- Hệ số an toàn phá hủy cao: Đạt hệ số an toàn 4:1 (Tải trọng phá hủy thực tế tối thiểu lên tới hơn 21 Tấn), đảm bảo an toàn tuyệt đối trước các lực giật tải gián đoạn khi cẩu trục vận hành.

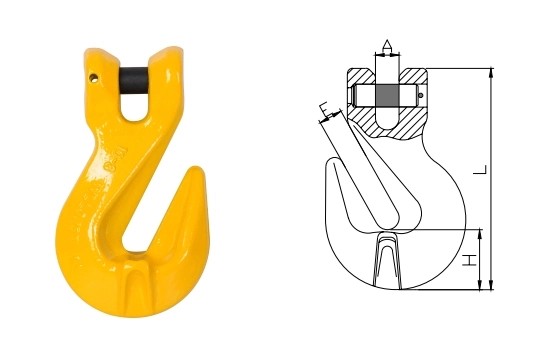

| Thông số kỹ thuật | Chi tiết tiêu chuẩn từ KONDO |
|---|---|
| Mã sản phẩm (Model Code) | 8-CGK-13 (Mã danh mục: 502012013) |
| Tải trọng làm việc an toàn (WLL) | 5.3 Tấn (5,300 kg) |
| Kích thước xích tương thích (Chain Size) | Ø 13 mm (Chuẩn xích EN 818-2 Grade 80) |
| Kích thước họng gài xích (A) | 15.0 mm |
| Độ rộng móng gài xích (E) | 16.5 mm |
| Độ dày khoang móc (H) | 42.7 mm |
| Chiều dài tổng thể (L) | 163.5 mm |
| Trọng lượng bản thân (Weight) | 1.60 kg |
Móc thu ngắn xích 8-CGK-13 được ứng dụng sâu rộng trong các tác vụ cẩu kéo hạng nặng đòi hỏi độ chuẩn xác cao:
- Chế tạo bộ xích cẩu 2 chân / 4 chân: Tích hợp trực tiếp làm bộ hiệu chỉnh chiều dài cho các chùm xích cẩu tại nhà xưởng, giúp nâng hạ các cấu kiện dầm thép dài hoặc khối máy móc có điểm móc không đối xứng.
- Công trường xây dựng và cầu đường: Phục vụ cẩu nâng hạ dầm bê tông cốt thép, các block vật liệu nặng 5 tấn một cách thăng bằng bằng cách căn chỉnh độ dài các chân xích tại chỗ.
- Xưởng đúc và đóng tàu: Nhờ kết cấu thép rèn chịu nhiệt nén cực tốt, móc thường kết hợp cùng hệ thống xích G80 để dịch chuyển phôi đúc kim loại nặng hoặc các khối cấu kiện vỏ tàu biển chịu áp lực cao.
Khuyến Cáo & Quy Định An Toàn Móc Thu Ngắn Xích
Thiết bị: KONDO G80 Clevis Cradle Grab Hook 5.3 Tấn (Model: 8-CGK-13)
Để đảm bảo hiệu suất chịu lực tối đa và duy trì hệ số an toàn thiết kế 4:1 của phụ kiện CGK Type, hãng KONDO đưa ra các khuyến cáo cốt lõi sau:
- Đồng bộ quy chuẩn chất lượng cơ học Grade 80: TUYỆT ĐỐI KHÔNG phối trộn hoặc lắp lẫn lộn phụ kiện Grade 80 này với các loại xích tải hoặc linh kiện thuộc cấp độ bền thấp hơn hoặc khác loại (như G70, G100) trong cùng một chân xích cẩu. Bắt buộc phải sử dụng đồng bộ xích hợp kim chịu lực mã EN 818-2 Grade 80 có đường kính chuẩn 13mm.
- Tận dụng tối đa vách đỡ xích (Wings): Thiết kế ôm xích (Cradle design) của model CGK cho phép giữ nguyên 100% giới hạn tải trọng làm việc (WLL) mà không cần giảm tải định mức. Tuy nhiên, người vận hành phải đảm bảo mắt xích được gài nằm lọt lòng vuông góc ổn định hoàn toàn vào khoang đỡ bệ móc trước khi nâng hạ.
Người trực tiếp kiểm định bãi cẩu (rigger) và thợ móc tải cần thực hiện các khâu checklist thực tế hàng ngày:
- Kiểm tra chốt chẻ và pin tải (Load Pin): Do liên kết móng (Clevis) của móc nối trực tiếp với mắt xích qua một pin tải cố định bằng chốt chẻ, bắt buộc phải kiểm tra xem chốt chẻ có bị gỉ sét, gãy rụng hay biến dạng hay không.
- Đo đạc độ hao mòn cơ học: Thường xuyên đo đạc kích thước họng móc (kích thước A tiêu chuẩn là 15.0 mm). Nếu phát hiện họng móc bị biến dạng dãn rộng ra quá 10% so với thông số gốc hoặc thân móc mòn vẹt bề mặt vượt quá 10%, phải lập tức hủy bỏ và thay thế móc mới.
- Lưu ý hiện tượng chùng xích: Phiên bản CGK này là dòng móc mở nhanh (không có pin gài an toàn tự khóa giống dòng CGS). Do đó, khi chùm xích ở trạng thái chùng xuống (Slack), mắt xích gài có khả năng bị tuột ra ngoài. Phải kiểm tra kỹ vị trí gài xích ngay trước khi kích cần cẩu lên căng dây.
Vi phạm các quy tắc an toàn thiết bị cẩu nâng dưới đây có thể dẫn đến sự cố rơi tải nghiêm trọng hủy hoại tài sản và tính mạng:
- NGHIÊM CẤM nâng quá tải trọng 5.3 Tấn: Tuyệt đối không được ép móc cẩu làm việc vượt quá giới hạn tải an toàn (WLL) quy định của nhà sản xuất, đồng thời phải luôn tính đến yếu tố giảm tải do góc nghiêng của chân xích cẩu gây ra (Sling Angle Factors).
- NGHIÊM CẤM gia nhiệt hoặc hàn cắt trên móc: Thép hợp kim Grade 80 đã qua xử lý nhiệt luyện tôi quếch nghiêm ngặt để đạt độ cứng danh định. Mọi hành vi dùng đèn khò gia nhiệt để uốn móc, hoặc hàn đắp rãnh mòn tự chế sẽ làm phá hủy hoàn toàn kết cấu phân tử của thép, khiến móc giòn gãy lập tức khi chịu tải nặng.
- KHÔNG sử dụng sản phẩm bị nứt gãy, han gỉ nặng: Ngừng sử dụng ngay nếu phát hiện bề mặt móc xuất hiện vết nứt chân chim do mỏi, bị rỗ rỉ han gỉ sâu hoặc chịu tác động từ hóa chất ăn mòn mạnh dính vào.
- Tuyệt đối không dùng nâng người: Phụ kiện xích cẩu và móc KONDO chỉ được thiết kế dành riêng cho mục đích nâng hạ, xếp dỡ hàng hóa vật tư công nghiệp, nghiêm cấm ứng dụng vào các hệ thống nâng hạ người.
Tổng Quan Về Móc Cẩu Thu Ngắn Xích
Giải pháp hiệu chỉnh chiều dài dây xích tối ưu và an toàn trong nâng hạ công nghiệp
Móc cẩu thu ngắn xích (tên tiếng Anh phổ biến là Grab Hook hoặc Cradle Grab Hook) là một loại phụ kiện nâng hạ đặc thù, được đúc rèn từ thép hợp kim cường độ cao (phổ biến nhất là Grade 80 hoặc Grade 100). Khác với các loại mỏ móc thông thường dùng để móc trực tiếp vào tai cẩu của hàng hóa, loại móc này có thiết kế họng gài thuôn hẹp vừa vặn với biên dạng độ dày của mắt xích tải, chuyên dùng để gài và giữ cố định một mắt xích bất kỳ, từ đó rút ngắn chiều dài hoạt động của nhánh xích theo ý muốn.
Thiết bị này thường được lắp ráp cố định ở phần đầu trên của bộ chùm xích cẩu (chùm xích 2 chân, 3 chân, 4 chân) ngay sát vòng khuyên Master Link nhằm phục vụ công tác căn chỉnh cao độ nâng hạ ngoài hiện trường.
2. Ưu Điểm So Với Các Dạng Móc Cẩu KhácĐể thấy rõ tại sao móc thu ngắn xích (đặc biệt là dạng có bệ đỡ - Cradle Grab Hook) là lựa chọn hàng đầu cho công tác hiệu chỉnh dây cẩu, hãy xem bảng so sánh trực tiếp dưới đây:
| Tính năng so sánh | Móc thu ngắn xích chuyên dụng (Cradle Grab Hook) |
Các dạng móc cẩu khác (Móc sling, Móc tự khóa...) |
|---|---|---|
| Mục đích cốt lõi | Chuyên dụng để gài xích, hiệu chỉnh chiều dài các nhánh xích linh hoạt từng mắt một. | Chỉ dùng làm điểm cuối (End-fitting) để móc vào tai cẩu, không thể thu ngắn xích. |
| Bảo toàn tải trọng an toàn (WLL) | Bảo toàn 100% tải trọng hệ thống nhờ thiết bị có cánh đỡ (wings) ôm khít mắt xích, chống vặn bẻ mắt xích. | Nếu dùng móc thường để quấn vòng thu ngắn (back-hooking) sai cách, xích sẽ bị bẻ vặn dọc góc và bị giảm từ 20% đến 30% tải trọng. |
| Xử lý hàng lệch tâm (Không đều trọng tâm) | Tuyệt vời. Chỉ cần gài tăng/giảm số mắt xích ở các chân là kiện hàng lệch tâm sẽ được cẩu lên thăng bằng hoàn toàn. | Không có khả năng căn chỉnh bốc tách tại chỗ, bắt buộc phải lót đệm gỗ hoặc đổi bộ dây khác rất mất thời gian. |
| Độ tinh gọn khi lắp ráp | Dòng chốt (Clevis Type) tích hợp sẵn ngàm chốt kết nối thẳng vào xích, không cần tốn chi phí mua thêm khóa nối xích Hammerlock. | Nhiều dòng dạng mắt (Eye type) buộc phải mua thêm bộ khóa nối xích, làm tăng trọng lượng và chi phí của bộ chùm cẩu. |
Dù có chung công năng thu ngắn, dòng móc này được chia làm các nhánh thiết kế đáp ứng các yêu cầu an toàn khác nhau:
- Móc thu xích tiêu chuẩn (Standard Grab Hook): Thiết kế mỏ mở truyền thống, rãnh họng hẹp đơn giản, giá thành rẻ nhưng không có bệ cánh đỡ viền nên khi dùng bắt buộc phải giảm tải trọng định mức của bộ xích xuống 20% (Deration).
- Móc thu xích có bệ đỡ (Cradle Grab Hook - Model CGK): Thiết kế cải tiến tối ưu với hai phần nhô ra như cánh chim (lugs) ôm sát viền mắt xích, bảo vệ mắt xích không bị biến dạng uốn cong, giúp giữ nguyên 100% WLL của bộ xích cẩu.
- Móc thu xích có chốt khóa an toàn (Safety Pin Grab Hook - Model CGS): Thuộc phân khúc an toàn cao cấp, được tích hợp thêm một chốt gài cơ học bắc ngang qua họng móc. Chốt này ngăn chặn tuyệt đối kịch bản mắt xích bị trượt tuột văng ra ngoài khi sợi xích ở trạng thái chùng tải (Slack).
Móc cẩu thu ngắn xích là mảnh ghép không thể thiếu trong các kịch bản thi công thực tế sau:
- Cẩu các thiết bị, máy móc có trọng tâm lệch: Các khối động cơ lớn, bệ máy CNC, bồn chứa công nghiệp có kết cấu bất đối xứng. Móc giúp rút ngắn 1 hoặc 2 chân xích để nhấc bổng khối máy thẳng đứng mà không bị nghiêng lật đổ hàng.
- Làm việc trong không gian hẹp (Short Headroom): Khi khoảng cách từ móc cẩu trục tới trần nhà xưởng quá hẹp, việc dùng móc thu ngắn xích để rút bớt dây xích giúp nhấc vật lên cao mà không lo cụm móc cẩu bị chạm kịch trần.
- Ứng dụng chằng buộc hàng hóa nặng (Cargo Lashing): Sử dụng làm bộ tăng xích điều chỉnh độ căng để chằng buộc kiên cố xe xích, thiết bị công trình, các kiện hàng siêu trường siêu trọng trên các sàn tàu biển hoặc xe rơ-moóc di chuyển đường dài.
